U型玻璃幕墙之所以受到业主欢迎

　　和修建设计师青睐

　　是因为有很多特点

　　比如说

　　传热系数低

　　隔热保温性能好，色差小

　　装置施工简洁方便

　　防火性能好，省钱又环保

　　...等等

　　01.

　　U型玻璃介绍

　　建筑用U型玻璃（亦称槽型玻璃）是用先压延后成型的方法连续生产出来的，因其横截面呈“U”型，故而得名。是一种新颖的建筑型材玻璃。U型玻璃品种很多，具有良好的透光而不透视的特性，保温隔热性能和隔声性能优良，比普通平板玻璃的机械强度高，施工简便，有独特的建筑与装饰效果，可节省大量轻金属型材，用途广泛。

　　产品经我国玻璃质量监督检验中心依据建筑材料行业标准JC/T867-2000《建筑用U形玻璃》检验合格，各项技术指标参照德国工业标准DIN1249 和1055标准制定。

　　产品已于2011年2月列入云南省新型墙体材料产品目录。

　　02.

　　适用范围

　　可用于机场、车站、体育馆、厂房、办公楼、宾馆、住宅、温室等工业与民用建筑非承重的内外墙、隔断及屋面。

　　03.参考标准和图集

　　建筑材行业标准JC/T 867-2000《建筑用U形玻璃》

　　德国工业标准DIN1055和DIN1249

　　建筑标准设计图集06J505-1《外装修（一）》

　　04.U 型玻璃分类

　　按颜色分类：无色、喷涂各色、贴膜各色。常用无色。

　　按表面状态分类：压花纹、平滑、细花纹。常用压花纹。

　　按强度分类：普通、钢化、贴膜、加强膜及填充保温层。

　　05.建筑设计应用

　　U型玻璃作为墙体材料可用于建筑内墙、外墙、隔断等部位。外墙一般用于多层建筑，玻璃的高度取决于风荷载、玻璃距离地高度及玻璃连接方式等。本专刊（附表一）中提供了德国工业标准DIN-1249和DIN-18056有关数据，供多层及高层建筑设计时选用。U型玻璃外墙节点图在建筑标准设计图集06J505-1《外装修（一）》及本专刊中均有专门叙述。

　　U型玻璃属不燃材料。经防火建筑材料质量监督检验中心测试，耐火极限为0.75h（单排，6mm厚）。如有特殊要求时，应按有关规范进行设计或采取防火措施。

　　U型玻璃可单层、双层安装，安装时留通风缝或无通风缝均可。本专刊仅提供了单排翼朝外（或内）和双排翼在接缝处成对排列两种组合方式，若采用其它组合方式时应注明。

　　安装方法

　　安装前的准备：安装承揽人必须懂得U型玻璃安装的相关规定；熟知U型玻璃安装的基本方法，并对操作工人进行短期的培训工作。签定《安全保证协议书》，写进《工程承揽合同书的内容》，方可进入施工现场。

　　安装工艺的拟定：进入施工现场前，结合实际拟定“装置工艺”，并将装置工艺的基本要求发到每一个操作工的手中，要求熟读并会操作，必要时组织地面训练，特别是安全操作规范，任何人都不得违反。

　　装置的基本要求：通常用专用的铝型材边框资料，亦可依据用户的要求用不锈钢边框或黑色金属资料，当采用金属型钢材时要有杰出的防腐防锈处理。边框资料与墙面或修建洞口应有结实的固定，每延米应不少于2个固定点。

　　安装高度计算：见附图（见型材玻璃安装高度表）。U型玻璃是安装在四方框洞中的透光墙体，玻璃长度为框洞的高度减25～30㎜，宽度可不考虑建筑模数，因U型玻璃可以任意切割。 0～8m搭脚手架。高层安装一般采用吊篮方法，安全、快捷、实用方便。

　　09.

　　安装工艺

　　将铝型材框料，用不锈钢螺栓或铆钉固定在建筑物上。将U型玻璃内面仔细擦洗干净，再镶入框架。

　　将起稳定作用的缓冲塑料件，截成相应长度，放入固定的框架内。

　　当U型玻璃安装至后一块，洞口的宽度余量不能装入整块玻璃时，可将U型玻璃沿长度方向裁切以满足剩余宽度。安装时应将裁切过的U型玻璃先进入边框，再按第5条要求安装。

　　安装后三块U型玻璃时，应先将两块玻璃进入边框，再装第三块玻璃封扣。

　　调整U型玻璃之间的温度伸缩间隙，尤其在年温差较大的地域。

　　U型玻璃高度不大于5m时，边框垂直度的允许偏差为5mm；U型玻璃水平宽度大于2m时，横向构件水平度的允许偏差为3mm；U型玻璃高度不大于6m时，构件跨向挠度的允许偏差小于8mm。

　　清洁玻璃：一面墙体完工后，清洁表面遗留痕迹。

　　在边框与玻璃间的缝隙中塞入弹性垫条，垫条与玻璃和边框接触面不得少于12mm。

　　在边框与玻璃，玻璃与玻璃，边框与建筑结构体的接缝中,填入玻璃胶类弹性密封材料（或硅酮胶密封）。

　　边框承受的荷载应直接传给建筑物，U型玻璃墙体属非承重墙体不可受力。

　　安装玻璃时，要将内表面擦拭干净，安装完毕后，再将外表面的污垢擦拭干净。

　　10.

　　运输

　　一般情况下，用汽车从工厂运输到工地。由于施工工地的特性，难以找到平地和库房，但又必须保持U型玻璃的安全和清洁，特建议采取保洁措施。

　　11.

　　卸载

　　由U型玻璃生产厂家用行车吊装装车，由施工方负责卸车。为避免因不懂卸车方法而造成破损、破坏包装、以及不平整场地等问题的发生，特建议规范卸车方法。

　　在有风荷载的情况下，通常以计算U型玻璃的至大使用长度来确定其耐风压强度式中：L—U型玻璃至大使用长度，md—U型玻璃的弯曲应力，N/mm2WF1—U型玻璃翼的抗弯模量(详见表13.2)，cm3P—风荷载标准值，kN/m2A—U型玻璃的底宽，m13.2 不同规格的 U型玻璃的抗弯模量。

　　不同安装方式的抗弯模量取值

　　当翼朝向受力方向时，采用底板的抗弯模量Wst。

　　当底板朝向受力方向时，采用翼的抗弯模量WF1。

　　当U型玻璃正反相扣安装时，则采用综合的抗弯模量的综合值。

　　在寒冷的冬季，由于室内外温差较大，玻璃朝室内一侧易结冷凝水。用单排和双排U型玻璃做建筑物的围护结构的情况下，当室外温度较低、室内温度为20℃时，冷凝水的形成与室外温度和室内湿12.

　　保温性能

　　双层安装的U型玻璃，采用不同的填充材料，其传热系数可以达到2.8～1.84W/（m2?K）。在德国的DIN18032安全标准中，U型玻璃被列为安全玻璃（我国相关标准尚未将其列入安全玻璃），可以用于球类运动场馆和屋面采光顶。通过强度计算，U型玻璃的安全性是普通玻璃的4.5倍。U型玻璃自成构件型状，安装后与平板玻璃相同面积条件下的强度，用面积公式：Amax=α（0.2t1.6+0.8）/Wk计算，该公式反应了玻璃面积与风荷载强度的对应关系。U型玻璃达到钢化玻璃等同面积的强度，同时两翼密封胶粘接构成了玻璃的整体安全性（在德国工业标准1249-1055中属于安全玻璃）。

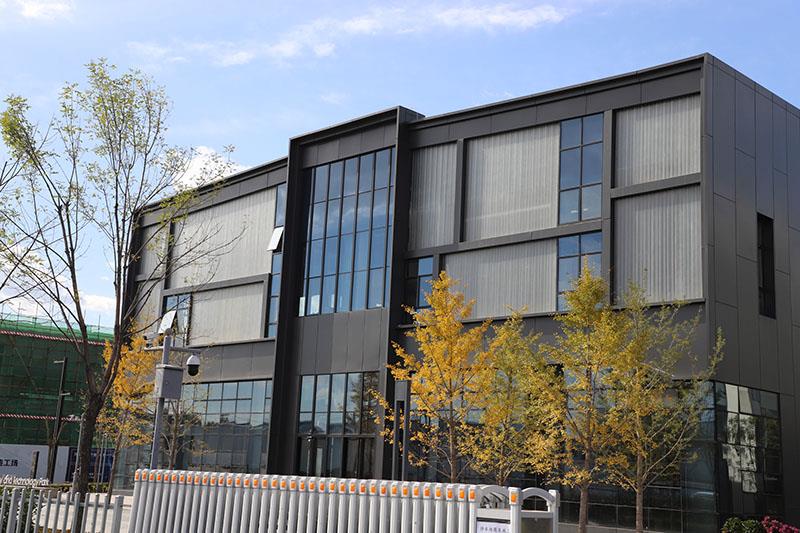

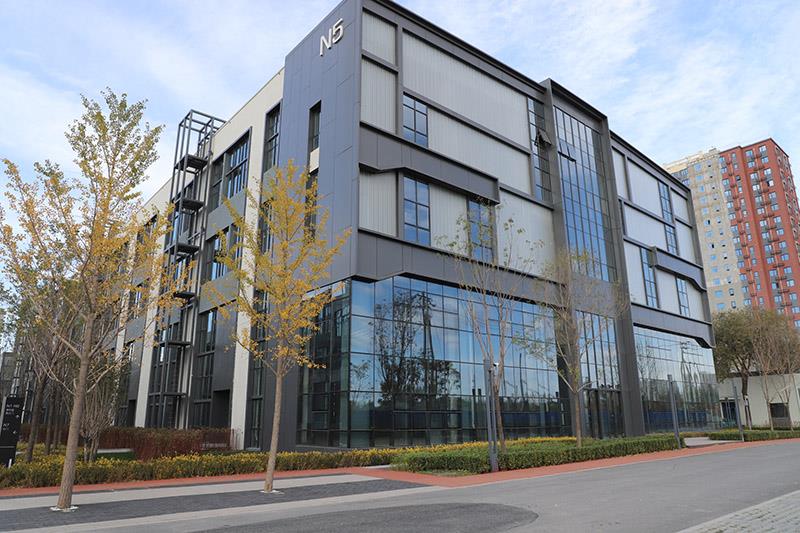

　　U型玻璃竖向安装外墙
